Arduino e la matrice LED 8x8 1588BS

💻 Introduzione

Nel primo post sul tema Arduino ho parlato del kit acquistato su Banggood: UNO Basic Starter Learning Kit. Questo kit della Geekcreit contiene tutto l’indispensabile per iniziare ad imparare a programmare ed assemblare componenti elettronici su questa piattaforma. Uno dei punti deboli di questi prodotti cinesi, che in parte ne giustificano il prezzo inferiore alla media, è la mancanza di assistenza post selling e della documentazione della componentistica. Nel kit è presente una matrice di LED rossi 8x8 sotto il codice 1588BS peccato che non si trovino in rete datasheet o materiale. Cercherò di descrivere come posso questo modello di matrice LED in questo post.

Caratteristiche del 1588BS

Identificare il PIN 1

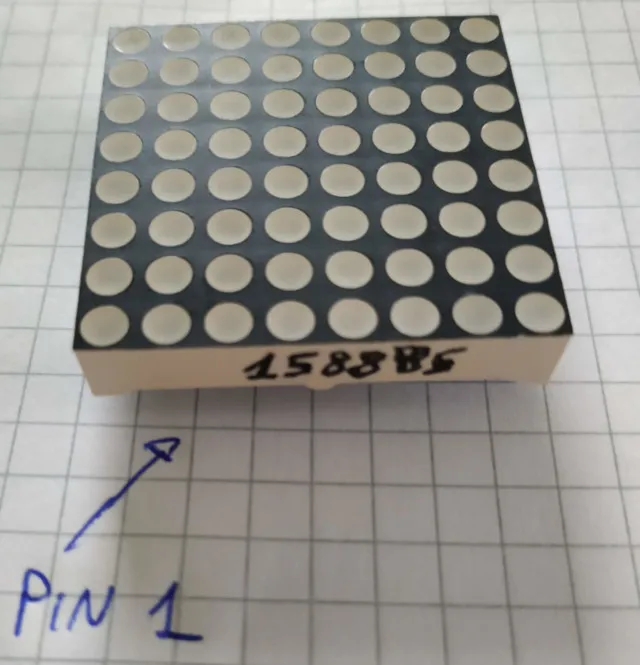

Per identificare il PIN 1 il metodo più semplice è guardare il profilo inferiore della plastica bianca dove solitamente è impresso il codice del componente. Se notate il lato che ha il PIN 1 è identificabile da uno scalino verso il basso come mostrato in figura.

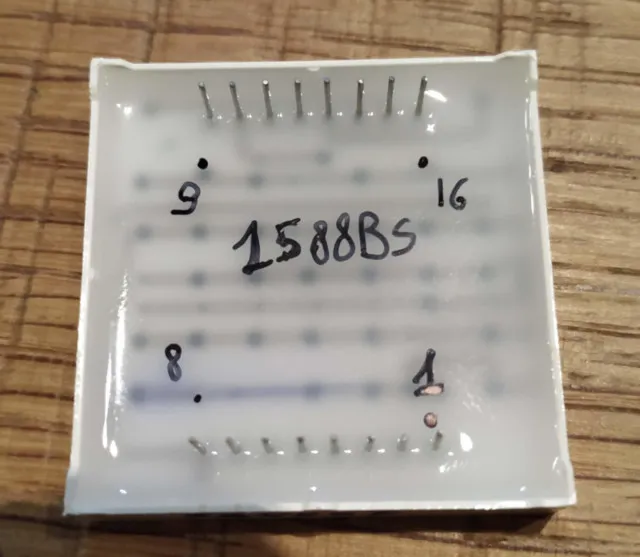

Il PIN si trova sulla sinistra (quindi quando lo girate lo avrete in basso a destra) e il senso è antiorario. In ogni caso ho fatto una foto anche della parte inferiore con i PIN per vedere meglio la cosa.

Schema dei PIN

Una volta identificata e numerata la piedinatura, l’altro scoglio è quello di identificare che righe e che colonne comandano i PIN. Purtroppo non è come ci si aspetterebbe che la piedinatura nella parte bassa comandi le righe e le colonne siano comandata da quella alta. Quello che accade è riportato nella tabella qui sotto.

Quindi se voglio accendere il PIN nella posizione (1,1) devo alimentare il PIN 9 con segno + e fa scorrere la corrente verso terra dal PIN 13. Come si vede stanno tutti e due i PIN nella parte alta del componente.

Cablaggio con Arduino

Per cablare il tutto l’importante è considerare di mettere una resistenza a monte degli ingressi in modo da non bruciare i LED della matrice. Inoltre bisogna considerare che gli ingressi digitali dell’Arduino non bastano e che quindi dovremmo sfruttare anche gli ingressi analogici per collegare il tutto. Esiste la possibilità di utilizzare degli shift-register, dei registri a scorrimento per diminuire il numero di ingressi usati, ma li devo ancora studiare bene.

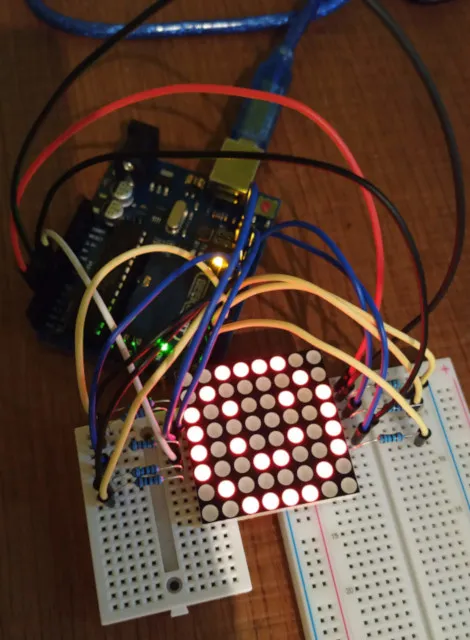

Per comodità ho agito nel seguente modo: prima ho collegato in ordine le righe mettendo una resistenza da 1 KOhm davanti al PIN della matrice e poi ho collegato in ordine le colonne andando a sconfinare sugli ingressi analogici di Arduino. Come da tabella precedente sono partito dal PIN digitale 2 dell’Arduino ed ho collegato prima una resistenza e poi il PIN 9 della matrice. Da ricordare che per accendere un LED della riga desiderata bisognerà mandare un segnale HIGH sul PIN di Arduino con il comando digitalWrite(pin,HIGH). Una volta collegati tutti i PIN di riga sono passato a quelli di colonna senza inserire una resistenza. Da ricordare che per accendere un LED della colonna desiderata bisognerà mandare un segnale LOW sul PIN di Arduino con il comando digitalWrite(pin,LOW). Qui sotto una foto.

Un esempio su GitHub

Se a qualcuno può essere utile lascio il link del mio esercizio su GitHub: https://github.com/capitanfuturo/arduinoSalad/tree/master/004_8x8_led_matrix_1588BS. In questo esempio uso la matrice di LED per disegnare uno smile sorridente.

Conclusione

Una volta capito come è configurata la matrice LED 8x8 1588BS sarà facile e divertente cimentarsi nei vari esercizi disponibili in rete e su libri di testo. Il prossimo passo è quello di studiare i registri a scorrimento per diminuire gli ingressi digitali usati nell’Arduino.

Link utili

Per arrivare alla soluzione descritta ho trovato utili i seguenti link:

1. http://arduino-er.blogspot.com/2015/01/how-to-identify-pin-1-of-8x8-led-matrix.html
2. https://forum.hobbycomponents.com/viewtopic.php?f=58&t=1489
