💻 Premessa
Un fotoresistore o fotocellula è un resistore variabile che varia la sua resistenza al variare della luce che lo irradia. In particolare la resistenza è inversamente proporzionale all’intensità della luce quindi diminuisce all’aumentare dell’intensità della luce. L’uso più comune è quello di utilizzare questo componenete come interruttore per circuiti. Un’idea è quella di creare un crepuscolare.
Costruzione di un crepuscolare
Per costruire questo semplice circuito occorrono:
- 1 Arduino Uno
- 1 breadboard
- 1 sensore LDR
- 1 resistenza da 10 KOhm
- 1 resistenza da 220 Ohm (per proteggere il LED che andremo ad accendere)
- 1 LED

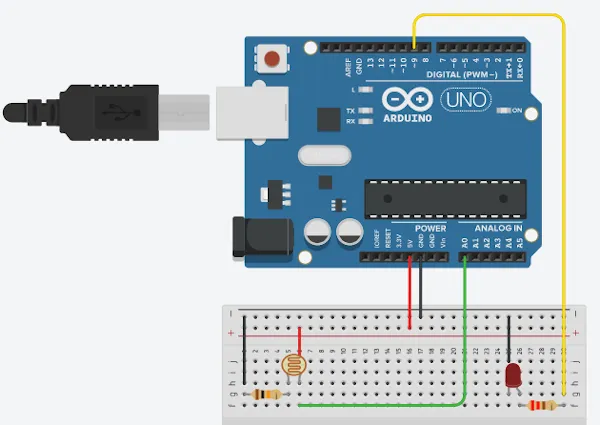

Lo schema è il seguente:
qui il codice, disponibile anche su https://github.com/capitanfuturo/arduinoSalad/blob/master/011_LDR_sensor/011_LDR_sensor.ino
/*
* MIT License - Copyright (c) 2020 Giuseppe Caliendo
*
* Utilizzo di un sensore LDR per costruire un crepuscolare.
*/
const unsigned int LDR_PIN = A0; // LDR è collegato ad un PIN analogico
const unsigned int LED_PIN = 9; // PIN collegato al LED
const unsigned int THRESHOLD = 510; // valore soglia per lo spegnimento del LED
int value; // Valore del sensore (0-1023)
void setup(){
pinMode(LED_PIN, OUTPUT); // PIN collegato al LED
pinMode(LDR_PIN, INPUT); // PIN collegato al sensore LDR
}
void loop(){
value = analogRead(pResistor);
if (value > THRESHOLD){
digitalWrite(ledPin, LOW); // Spegni il LED
} else {
digitalWrite(ledPin, HIGH); // Accendi il LED
}
delay(500);

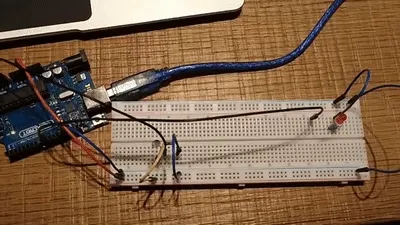

}ed il risultato all’opera:
